超聲波焊接原理：超聲波焊接機是利用超聲波機械振動，使被焊接件在一定壓力下，通過原子鍵的聯合，實現固相連接，由于焊接過程中只發生微熔化就能在金屬之間，非金屬（主要指熱塑性塑料）之間實實現焊接，因而具有其他焊接方法所不及的優點。超聲波焊接分為超聲波金屬焊接與超聲波塑料焊接。

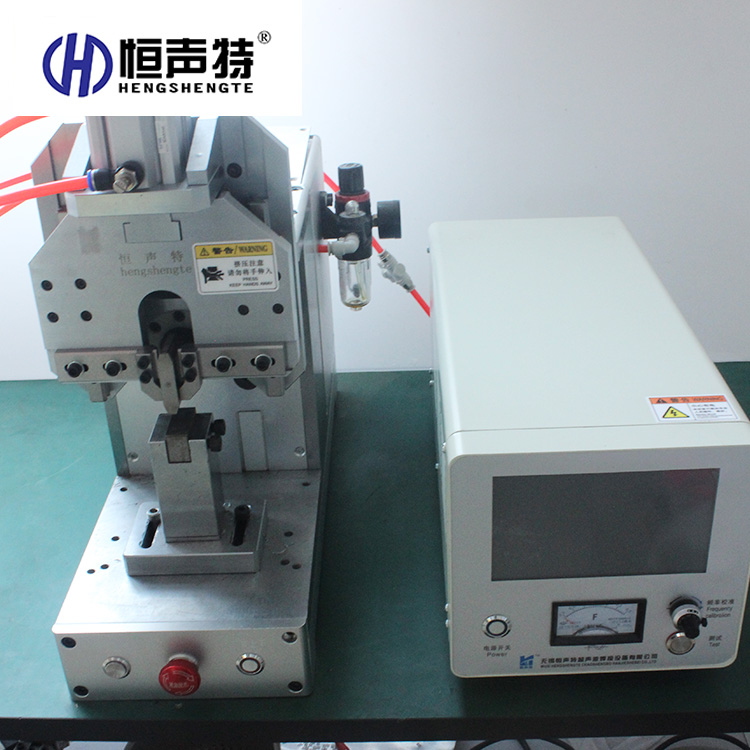

超聲波焊接機設備：
設備參數
發生器：長：530mm 寬 ：230mm 高：230mm
整機重量： 40 kg
系統額定功率：2000w
功率調節范圍：0W-2000W，建議50W-2000W
功率計算：P=U*I（W）
功率精度：正負3%
系統額定工作壓力：0.2-0.6MPa
生產節拍：800ms+焊接時間
電源電壓：AC輸入電壓：220V ±10%,50/60Hz
軟件保護：軟件保護電流保護17A，電壓270V，超過3S保護，功率過高過低保護（高于3.3KW和低于50W），阻抗過低保護（低于5歐姆）。
硬件保護：電流保護25A。
焊接范圍：0.5平方-20平方，建議1.0平方-18平方。平方數越大焊頭磨損越快。
優化特點：支持后期軟件升級優化焊接
硬件升級：預留一個RS232接口，兩個位置傳感器接口，4個電磁閥接口，一個硬件強制復位，一個位置自動調節接口。
系統特點：該系統電源為恒功率電源供電，發生器核心為PLL控制，利用外部聲組件的參考信號控制環路內部振蕩信號的頻率和相位，實現輸出信號頻率對輸入信號頻率的自動跟蹤，是一種閉環系統，頻率跟蹤好，適應負責能力強，跟蹤性能穩定等優點。氣壓上升電流下降的原則。對氣壓小范圍波動無影響。

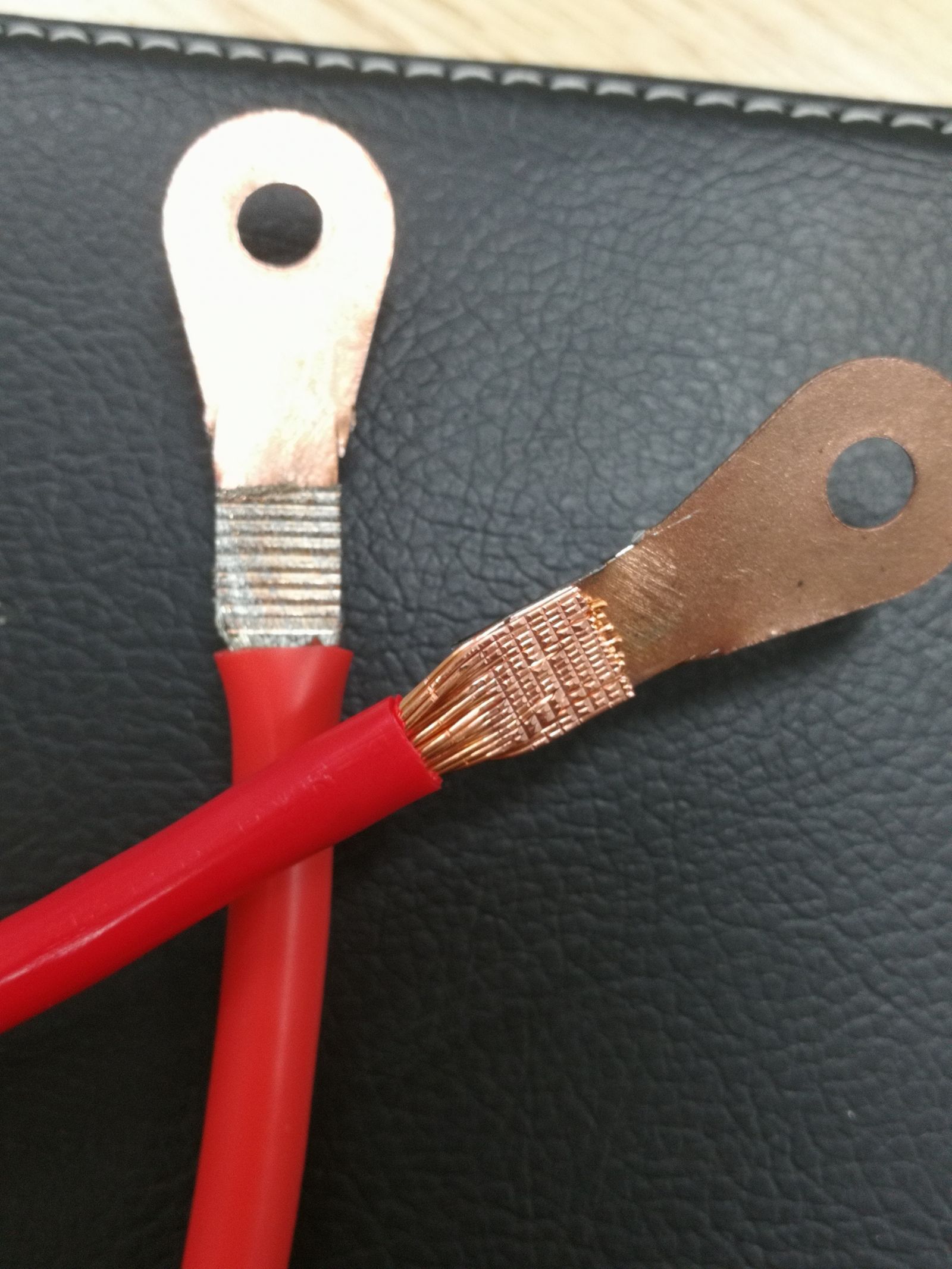

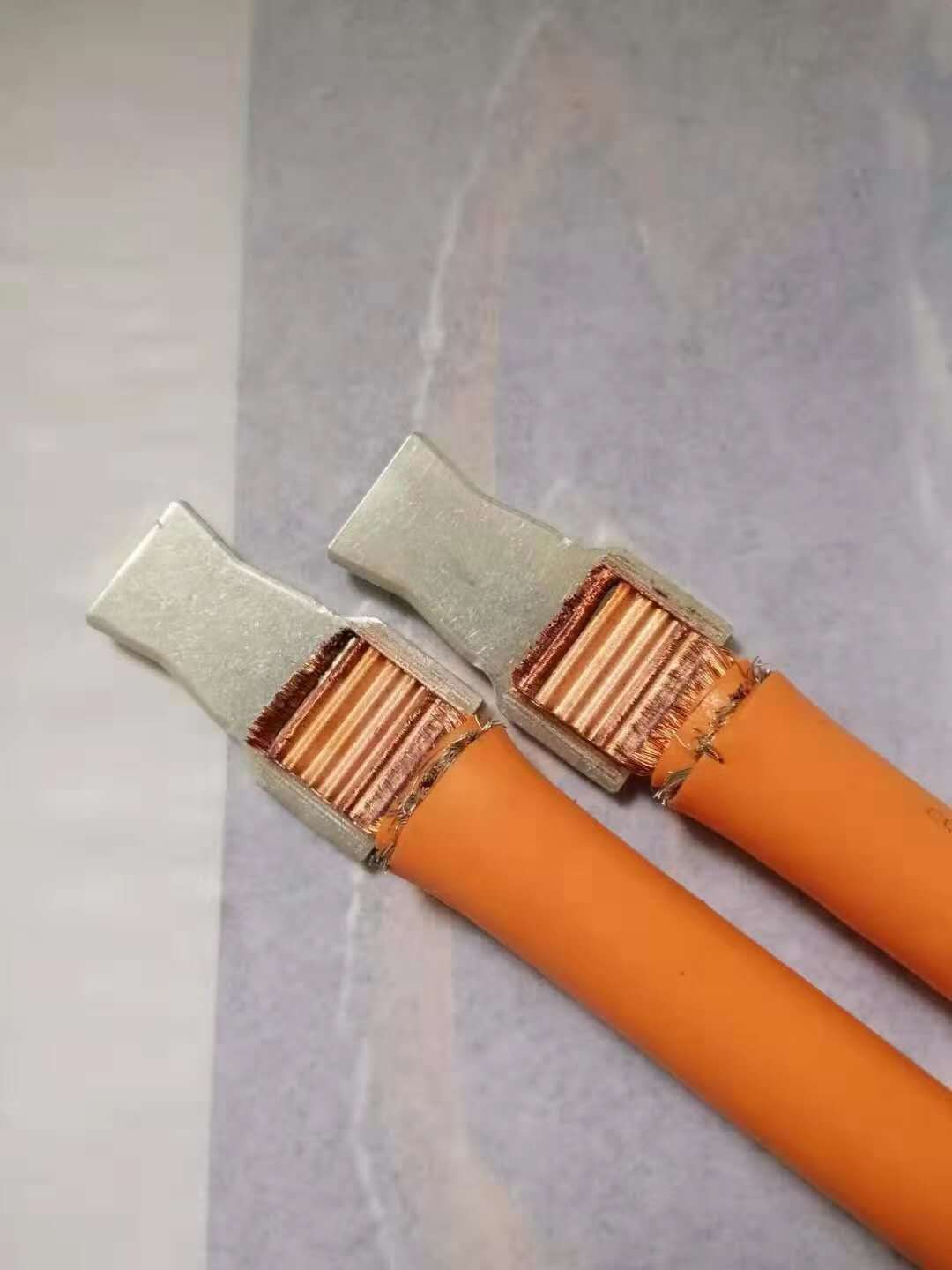

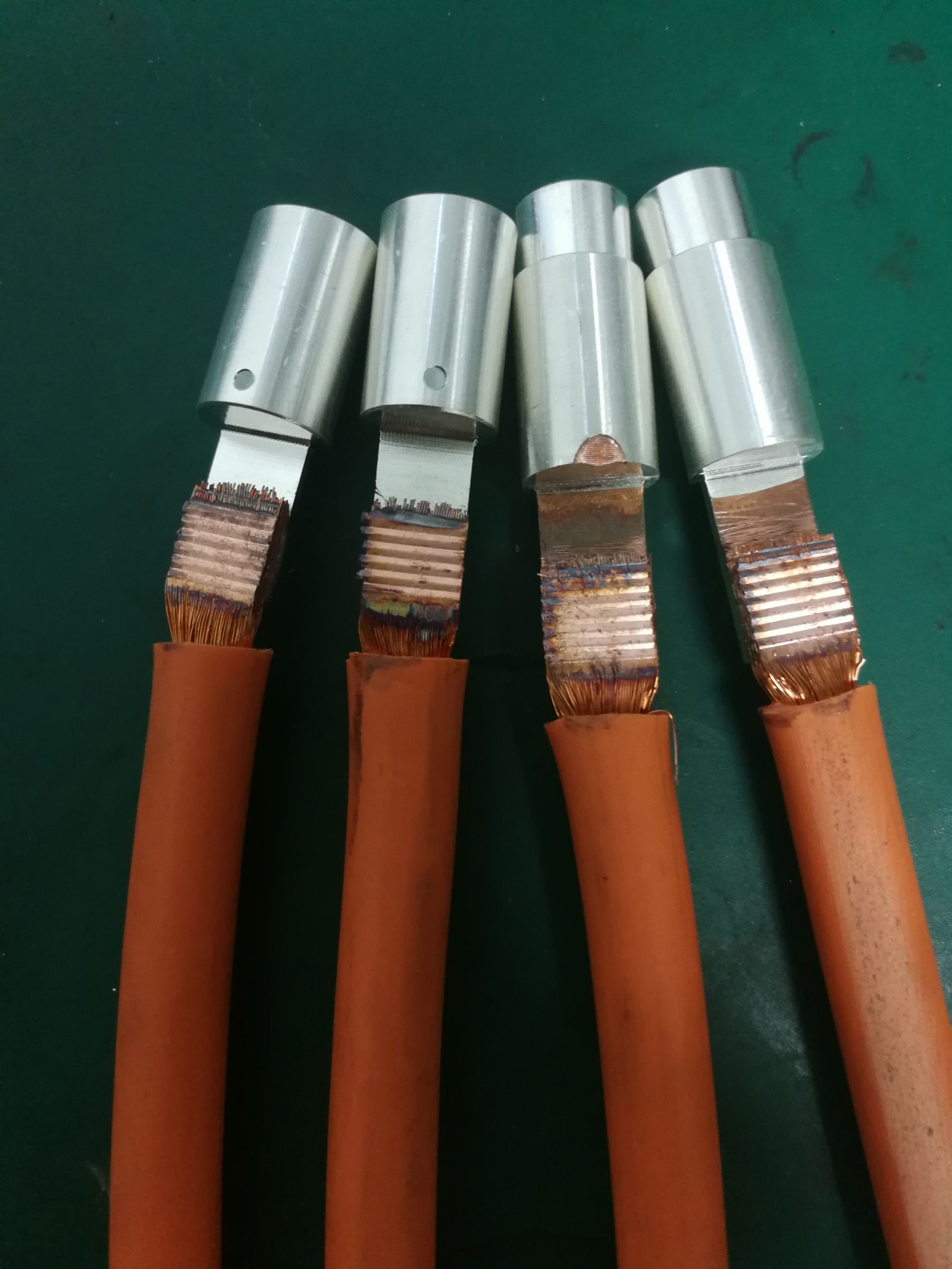

部分焊接樣品：
